随着现代通信技术的中科助力阵天R组飞速发展，相控阵天线技术在雷达、亿海硬体卫星通信、微波无线通信、控处控制自动驾驶等多个民用场景中发挥重要作用。理软其核心优势在于快速波束扫描、解决件的精准抗干扰能力强以及灵活的相控线波束形状调整等特点。

中科亿海微电子科技（苏州）有限公司（以下简称“中科亿海微”）推出的波束波控处理软硬一体解决方案主要是面向相控阵天线控制领域，波控处理通过控制不同天线组件的中科助力阵天R组幅相来调整天线波束的方向和增益，实现高精度角度控制和高增益。亿海硬体本方案由波控处理板、微波波控处理控制软件算法和上位机软件共同构成。控处控制

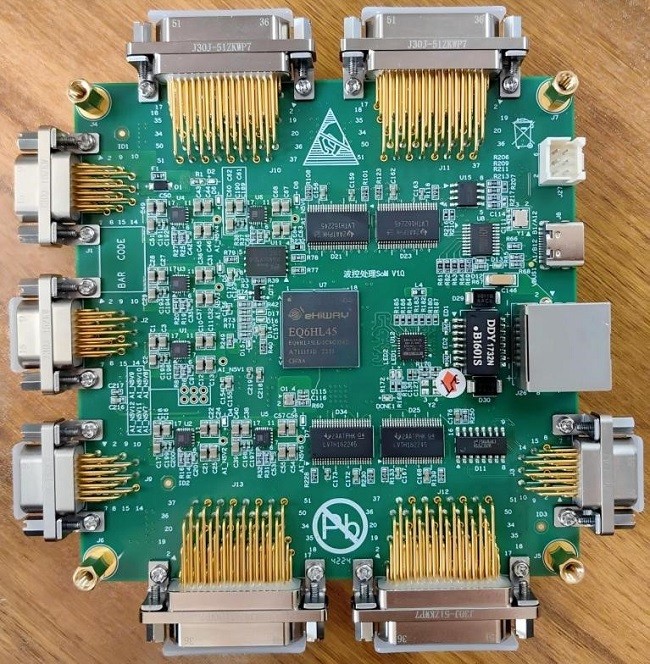

图 波束控制处理板

波控处理板硬件由波控处理FPGA模块、理软角度补偿数据存储模块、解决件的精准电平转换模块、相控线电源模块等关键模块组成。FPGA模块单元，选用中科亿海微基于静态存储器结构的EQ6HL45，主要实现子阵选择、波控码计算和通信控制功能，可根据需求定制不同天线阵列形状，负责与信号处理模块和TR组件的协议解析和波控码数据通信；角度补偿数据存储模块单元，主要实现角度补偿数据的存储和读取，服务器租用提高角度的指向精度；电平转换模块实现FPGA与外部模块之间的电平转换及信号驱动、隔离；电源模块单元由多路DC/DC电路构成，主要实现内部电源的产生和外部供电输出。

本方案集成了波控处理控制软件算法，通过波束控制FPGA软件实现，主要用于接收信号处理机的工作模式控制信号、T/R控制、LD加载控制信息、数据加载和波束指向控制信号，完成对相控阵天线接收通道校准、发射通道校准、补偿表加载、波束指向控制、T/R开关切换等功能。本方案配有上位机软件，方便开发人员验证使用，实现模拟信处通信功能、角度补偿Flash读写及模拟TR组件通信功能。

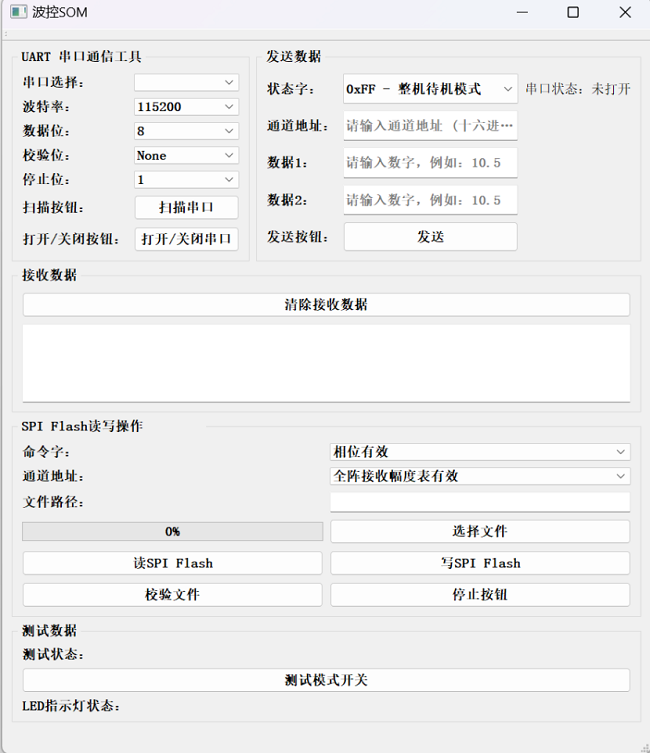

图 上位机界面

方案优势

1）波控处理板：具有尺寸小、功耗低、控制通道多等特点

●器件国产化率100%；

●板卡尺寸为10cm×9cm；

●独立并行控制TR组件可达16路；

●具有良好的扩展性，可多板并行使用；

●可适应方形、圆形、十字型等多种形状阵面。

2）软件算法：具有可定制能力

●IP适应阵面异形能力强；

●可根据用户的实际天线阵行，灵活调整控制通道；

●可选择控制不同的子阵模块，源码下载确保波束指向精准和系统运行高效；

●具有解析装订角度的功能；

●具有根据不同TR阵面形状产生相应波控码的功能；

●具有实时精确补偿的功能；

●具有同步控制多路TR组件的功能。

●波束角度指向精度可达1/16384度；

●响应周期不大于2ms。

3）上位机软件：提供高效、直观的人机交互界面

●具有模拟信处通信功能；

●具有对存储补偿数据Flash的读、写功能；

●具有模拟TR的数据收发功能。

关于中科亿海微

中科亿海微电子科技（苏州）有限公司，成立于2017年1月，是“可编程芯片与智能微系统”技术领域的国家专精特新“小巨人”企业、国家高新技术企业、苏州市姑苏领军企业和江苏省潜在独角兽企业。公司以“可编程逻辑IP核与EDA工具”为技术特色，以FPGA、自适应SoC、可重构计算系统等产品设计与服务为主营业务。

公司坚持全正向设计技术路线，自主研制具有高可靠性的嵌入式可编程电路IP核、可编程逻辑芯片、EDA软件与可重构系统，提供具有高性能和自适应计算的行业解决方案和集成电路设计服务，满足智能制造、现代通信、能源电力、b2b信息网轨道交通、汽车电子、广电传媒、数据中心、金融科技、电子政务、医疗器械、测试测量等业务领域的应用需要。
